Bends for High vacuum piping

Bends for High vacuum piping

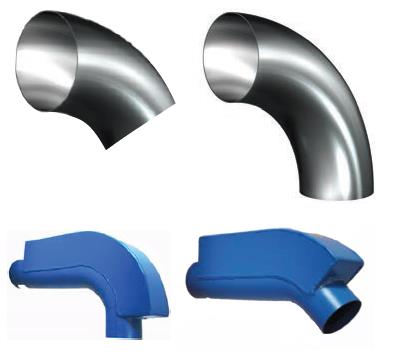

HV bends for use in process ventilation / dust collection systems. HV bends available in 90° and 45° angles.

技术参数
端部类型 A RO

型号14

    Bend HV Galv 1,5mm 50RO 45Deg

    ArtNo: 40130840

    Material Thickness
    1,5mm
    直径A (mm)
    50
    角度
    45
    中心线半径 (CLR) (mm)
    85
    重量
    0,5
    Bend HV Galv 1,5mm 63RO 45Deg

    ArtNo: 40134100

    Material Thickness
    1,5mm
    直径A (mm)
    63
    角度
    45
    中心线半径 (CLR) (mm)
    100
    重量
    0,25
    Bend HV Galv 1,5mm 76RO 45Deg

    ArtNo: 40134030

    Material Thickness
    1,5mm
    直径A (mm)
    76
    角度
    45
    中心线半径 (CLR) (mm)
    170
    重量
    0,8
    Bend HV Galv 2mm 102RO 45Deg

    ArtNo: 40131080

    Material Thickness
    2mm
    直径A (mm)
    102
    角度
    45
    中心线半径 (CLR) (mm)
    200
    重量
    1,25
    Bend HV Galv 2mm 127RO 45Deg

    ArtNo: 40134010

    Material Thickness
    2mm
    直径A (mm)
    127
    角度
    45
    中心线半径 (CLR) (mm)
    170
    重量
    2,1
    Bend HV Galv 1,5mm 63RO 90Deg

    ArtNo: 40130780

    Material Thickness
    1,5mm
    直径A (mm)
    63
    角度
    90
    中心线半径 (CLR) (mm)
    100
    重量
    0,45
    Bend HV Galv 1,5mm 76RO 90Deg

    ArtNo: 40134020

    Material Thickness
    1,5mm
    直径A (mm)
    76
    角度
    90
    中心线半径 (CLR) (mm)
    170
    重量
    1,3
    Bend HV Galv 2mm 127RO 90Deg

    ArtNo: 40134000

    Material Thickness
    2mm
    直径A (mm)
    127
    角度
    90
    中心线半径 (CLR) (mm)
    170
    重量
    2
    Bend HV Galv 2mm 152RO 90Deg

    ArtNo: 40130750

    Material Thickness
    2mm
    直径A (mm)
    152
    角度
    90
    中心线半径 (CLR) (mm)
    225
    重量
    3,2
    Bend HV Galv 2mm 203RO 90Deg

    ArtNo: 40134251

    Material Thickness
    2mm
    直径A (mm)
    203
    角度
    90
    中心线半径 (CLR) (mm)
    300
    重量
    4,74
    Bend Reinforced Steel HV MS 2mm 63RO 45Deg RAL 5009

    ArtNo: 40134301

    Material Thickness
    2mm
    直径A (mm)
    63
    角度
    45
    绘
    RAL 5009
    重量
    2,11
    Bend Reinforced Steel HV MS 2mm 102RO 45Deg RAL 5009

    ArtNo: 40134321

    Material Thickness
    2mm
    直径A (mm)
    102
    角度
    45
    绘
    RAL 5009
    重量
    5,28
    Bend Reinforced Steel HV MS 3mm 63RO 90Deg RAL 5009

    ArtNo: 40134201

    Material Thickness
    3mm
    直径A (mm)
    63
    角度
    90
    绘
    RAL 5009
    重量
    2,75
    加强型弯头，100mm，90度

    ArtNo: 40134221

    Material Thickness
    3mm
    直径A (mm)
    102
    角度
    90
    绘
    RAL 5009
    重量
    7,04
